遇到有车友说装侧踏板,难度到底高不高?连夜安装,把教程分享一下。
——有任何不明白的加我微信L112762279,  或者加Q群 496063627  让车友们帮忙。———

踏板主要的作用,第一,小朋友上下车更加方便,第二,侧面防撞功能极期明显,它还有前后防撞护杠的叫法。踏板有很多种款,但原理都是极期类似的,1.找到安装支架的孔位,现在几乎没有要打孔的侧踏板了。全部都是用回原车预留安装踏板的孔位;2.安装支架上去后,记得先拧太紧镙丝,只是顺便挂上镙丝,挂上支架先 3.把承重板放上支架后,一个人推紧踏板,另一个人在下面调整支架,再去拧紧支架镙丝。这样装出来的踏板才不会有缝隙。科普完毕,今天教程是一款常用炫黑款踏板,这款踏板的特点是,时尚感比较强,承重力大!厚度比一般踏板也更厚实一些!四个支架,左右加起来8个,算是途观L踏板中支架最多的一个款了!因为底部用的是铝合金一体料,所以承重和防侧撞指数5颗星。美观度4颗星!

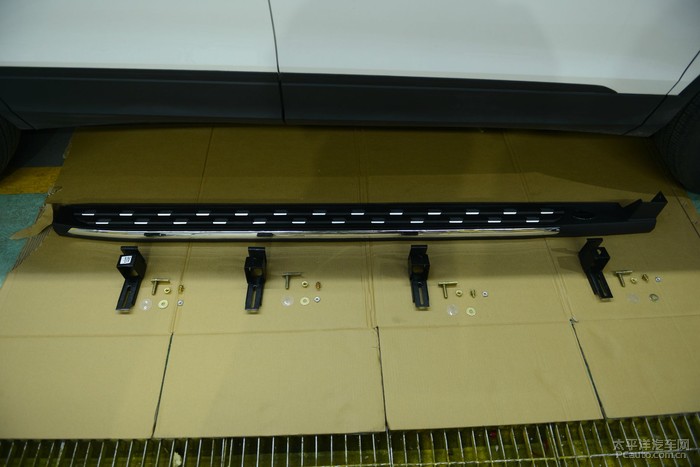

安装所有东西时,第一步应该是检查配件齐不齐,看一下安装教程,确认需要用多少安装工具。这样子进行起来会更顺利一些。
需要安装的位置,左右两侧,SUV车身高,小朋友或者个子小的女孩子上车都会吃力一点,特别是老人家,就更难迈开这一大步了。但给它装个台阶,就可以了!
四个支架的位置,还有要用到的镙丝,准备好!
每个支架用到的镙丝配件如图。
有的人会问这个透明圈怎么用,它其实就是让这个钩状镙丝挂在底下时不至于晃来晃去。
这个胶条,安装前需要先划入轨道,必须得装这个胶条,这样侧接时踏板不会对车身有直接的伤害,有缓冲胶条帮忙顶一下,四个支架能让承重变强但也就表示安装后各支架会让踏板多少与车身有一点缝隙,胶条的设计能有效盖住踏板与车身承存在的那些小缝隙,遮丑作用也很强。
上胶条是个力气活,刚上上去不会粘很紧的,只要确认得了位置和长度即可,等一下装车上去后,它会挤紧。
1.我们装第一个支架。从车头的位置开始数起。
2.用的镙丝是这个
2.用的镙丝是这个
3.用到的镙丝位,对,原车底下有块护板,侧踏板的镙丝孔位有的被底下护板盖住了,所以安装时需要把底下护板拆掉,或者是割洞,让预留的踏板镙丝孔能露出来,至于是割还是直接拆,看自己意愿。
那我们继续这个安装,来个连拍图,拍这个图很不容易,第一天黑了,第二个要钻车底,还有人问了到底要不要用举升机,有就用,没有就趴地上,都能装!我们虽然有举升机,但为了让大家没有这种条件的车主也能参考,所以就直接趴地方装,这样就是难为了我们拍摄的人呀。累,国内写教程的人非常的少,因为这不仅是体力活,也是脑力活!希望能帮到途观L的车主吧。
挂这个就像衣架的钩子,钩住晒衣杆那个,踏板支架就不会掉下来了!
镙丝是顺带带上,不是拧实哈。
那么第一个支架,搞定。
4.第二个支架,原理一样。我们来拍一下,慢动作。
第二个支架搞定。
5.第三个支架,在这里!我们继续。
第三个支架搞定!
6.第四个支架安装,这个位置。
第四个支架安装完成,记得,所有的支架都是是顺带带上去,并没有拧实镙丝,避免拧紧镙丝后,导致支架过高就会顶到门,支架过低就会有很大的缝隙。因为踏板的原理其实就是支架平直,踏板主上去,拧镙丝使它们结合在一起即可。但支架稍微不平,就影响了踏板的安装效果的了!
四个支架已经挂好位置,等待踏板的来临了。
7.踏板底下有镙母,一一对应移好位置。
8.这个遮丑缓冲胶条稍微按紧让它不至于太松,准备上架!
9.上架。有一个人帮忙推紧,一个人在底下上镙丝。才是最标准的安装方法。
开始推紧,上镙丝。
10。端头位置也要加外镙丝。假如装了前挡泥板的,则要拆下挡泥板,此款踏板自带前接泥端头,不需要加装前挡泥板。
11.配送的胶条主要是遮丑的作用,安装时最好打开车门来上紧底下的镙丝,这样子可以把胶条更好的归位。
上前后支架镙丝的时候打开前门,上后面支架镙丝的时候打开后门,遮丑胶条归位在车门边即可。
12.镙丝上紧,踏板就安装完成了!
感谢支持,希望能帮到全国正在装这个款踏板车友做参考。

——有任何不明白的加我微信L112762279,  或者加Q群 496063627  让车友们帮忙。———
[本主题由 炫18620761860 于 2017-08-05 21:19:19 最后修改]
