查看: 回复:17

途观L改装作业第二代《原厂前雷达》教程,已经刷机完成+机械改装 \"收藏此主题\"

炫18620761860



注册:
2017-06-07
  • 0粉丝
  • 0精华
  • 65帖子
前雷达,是很多车友的痛,因为原车几乎不自带。但途观L的车身是加长了的,有时候就会看不准车头的位置。


欢迎全国车友加入————广州途观L车主总群 496063627  ——————欢迎全国车友加入—=
遇到什么也可以加我的微信 L112762279

当然有时候能看得准,总在盲区,如石墩,或者是小猫小狗什么时候在前面侧方,甚至新闻有播竟然有不小心撞了自家孩子的,这种悲剧真是不应该发生。而如果有前雷达多少是可以避免这种悲剧发生。

这一期我们介绍的是前雷达,其实还有更好的东西,叫360全景,这个下一期再介绍。因为360全景记录仪价格要翻三倍,那么我们先从雷达开始。价格估计很多人关心,一般也就一千多一点,安装费200-300。搞下来的话并不贵!

以前装原厂前雷达一直都是需要刷机的,现在简单了,卖家只要会刷机的会先刷好模块后再发出。那么安装只要机械安装即可。我们这次的教程也是只是机械安装!但其实原厂件出厂时,数据是没有刷好的!只是卖家自己发货前帮忙刷好了而已。

好,废话不多说。直接上图,由于当时过于激动,只拍了点安装后的视频,所以效果只有视频,只能截几张图看效果。安装过程是这次的主题,希望对大家有用吧。

如果遇到什么不明白的,可以直接留言给我,我们也有一个微信群,这次的车就是我们微信群的群友改装的,还有人改了液晶仪表,驾驶模式,还有改了丹拿音响,还有360全景记录仪的。反正改装什么的都有!想进群的也可以直接留言或者关注。

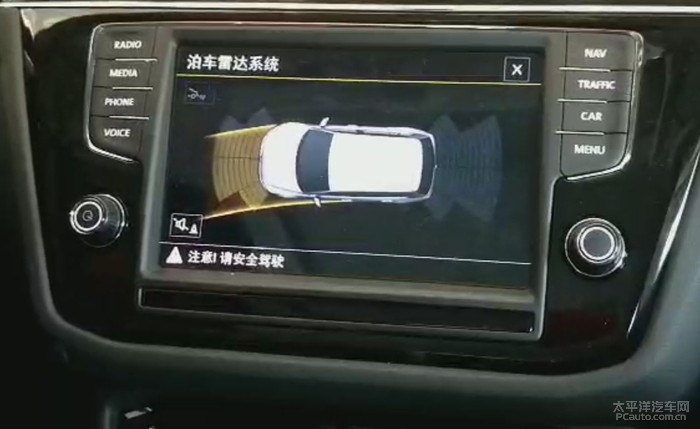

第一代原车主机866B效果图,通过大屏可以看到雷达显示,还有障碍物检测到的话会有红色位置提示,打方向时还有车身轨迹。
这个是第二代的原车主机是866B效果图。安装方法一样,显示的效果更加具像一些,不会再有那么多小格子让人眼花缭乱。轨迹也更加柔美!
第二代显示障碍物更加直观,即便视力不是特别好的,也可以快速知道是哪边有障碍物。如左下角有就会这样显示!
轨迹效果!不管第一代还是第二代,其实安装方法和使用都是一样的。但产品实际也进行了升级,加了防火管

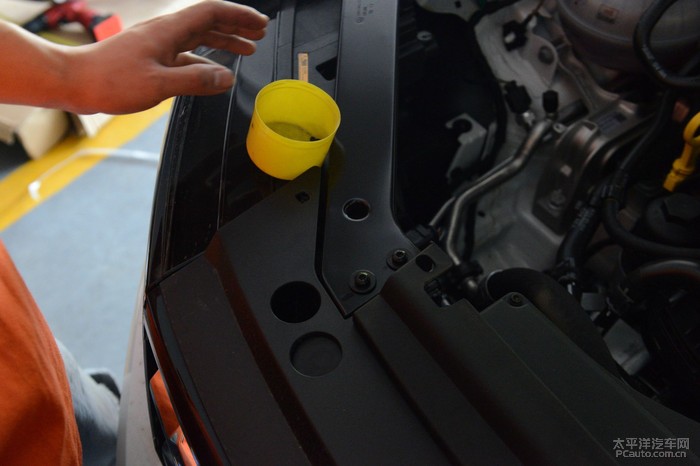

第一步:取出原车上方中网卡扣。

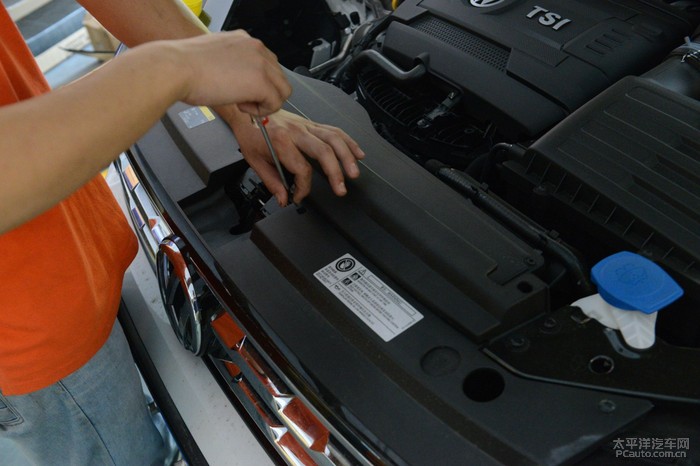

第二步:拆镙丝,目的只有一个,把前杠取下来。
第三点:拆轮眉,因为这里卡住了原车前杠。
第四步:由于大众的前中网很结实,所以取出时需要花费一些力气。
第五步:如果担心轮眉与车漆之间会有划痕,可以贴上美纹纸防止刮痕。
第六步:底下镙丝也全部拆出。目的还是只有一个,把前杠整个取出来。
第七步:搞定,前杠拆出来后,用东西垫好!小心不要划花了车漆。
第八步:把需要替换的原厂雷达的两个雾灯位,还有中网位直接取出。
第九步:把原厂雷达的相关位置一个个卡上。安装原理非常的简单怎么取出来的怎么卡上去。
第十步:把雷达探头装上,注意雷达探头的顺序。
第十一步:各探头的线束也是完全对插的,找到相应的位置插好线束!
第十二步,恢复原车前杠,把线束的总插头引入到主驾驶下方。因为模块要替换,而这个总插头要插在模块那。
第十三步:用引线器把插头引进驾驶仓可以更快速。
第十四步:已经刷好机的模块,测试插头位置。完全是对插的!先试试插孔。
第十五步:插好相应的插头,把模块替换上去。
第十六步:为了让大家更能细致的看到图,我们来拍一下细节图,真是低头下去拍,超级累的,记得点个赞,为大家做贡献也是不容易。
第十七步:接线图,这个是需要好好看一下的。解决了蜂鸣器的安装,就等于快完成安装了!
第十八步:换档把按键,从里面往外一提就可以把档把拆出来。
第十九步:将按键,进行替换。
完成了,测试测试。不错,效果杠杠的~~。
前雷达就安装完成了!遇到什么不明白的再重新看一次教程,因为是机械安装的这些倒都不难了。
再来看一下第二代效果。
欢迎全国车友加入————广州途观L车主总群 496063627  ——————欢迎全国车友加入—=
遇到什么也可以加我的微信 L112762279
[本主题由 炫18620761860 于 2017-11-13 18:49:00 最后修改]
