14年九月提的小爱(自己找人安的导航)到现在三年整了。跑的不算多,刚刚29000km。主要用于上下班,三分之二的时间自己开,三分之一送妻子上下班。
动力方面没啥好说的,毕竟1.4的也省油,自己开的时候随便超车,只要舍得踩油,四档60,超车杠杠滴。本人对内饰等其他的没有挑剔,总体来说好评!!
大概去年7月份开始,经常性出现一些花屏的现象。。正常听听歌,忽然砰的一声,屏幕就画花了,听别人说是电路板的问题。把车熄火再启车就好了。。到买导航的店,人家说过保了,主板坏了修不了。
多数是花屏,偶尔也白屏
就这样。度过了一年多,到前几天屏幕干脆就不亮了。倒车影像也不出来,给生活,使用带来极大困扰。马上就双11了,去淘宝看看都是千八的,好贵,包安装要另加150块。于是充满这冒险精神的本人想,左右也tm坏了,索性自己拆了。买个导航还能省个安装费。于是就上网找教程,居然没有!!干脆自己动手,丰衣足食!!

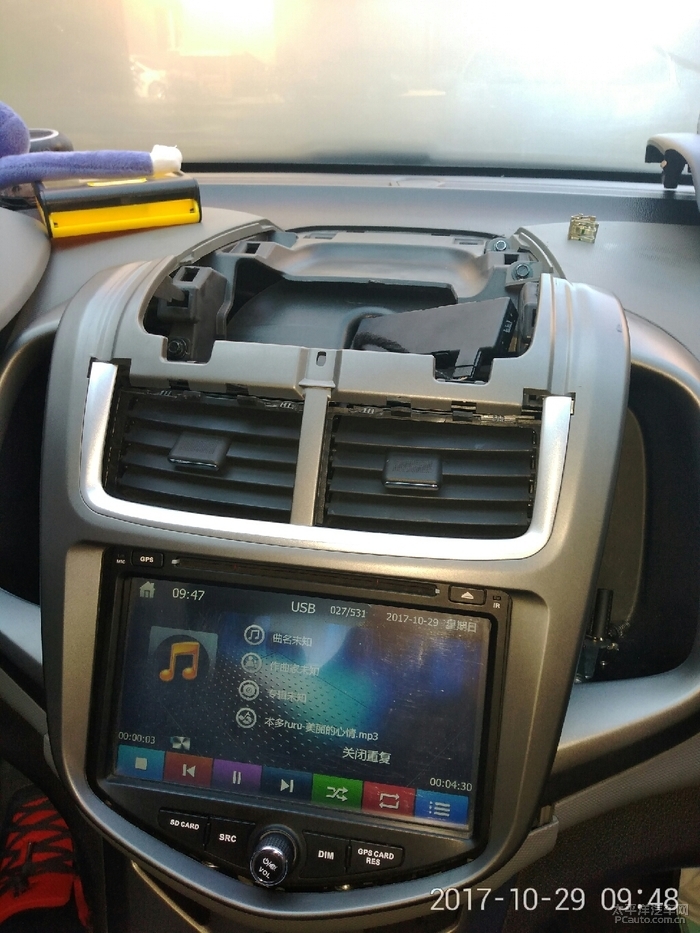

前边的拆没怎么照相,这是后来安装的
没有塑料卡子,直接螺丝刀,车是本人的,坏了能咋地。

拆下以后看到个这个,藏在顶盖里,有电线,不能使劲拽,卸下电线方可取下顶盖。百度一下没结果,后来发现这个是中控锁!没有这个,遥控钥匙不能锁车
跟遥控钥匙发射信号的中控锁
顶盖拿下以后就可以继续拆了
这个都是卡扣链接,没有螺丝。一别就开,全靠武力
把空调口取下来,整个面板就下来。
里边都是这种螺丝,要套扣的专用工具
害的我大半天劲,用钳子把下端的螺丝拧下来,其他的就够不到,来两根烟冷静一下半个多小时。看见旁边的圆珠笔,来了灵感,自己做了一个专用工具。还算好用。这样导航就给取下来了!
乱码起早电线
上图!
怕忘,先把各个接口照好
安装或者更换导航的朋友们,看到这里就够了,拔线之前一定要拍照!别插错口了
左右也坏了,不如让我来拆
上面这个是光碟,导航不再,光盘何用?拆
不知道是不是随车的,还是导航带的。百度没查到是什么
这个可能是原车带的
卸下光驱后,居然奇迹般的正常了!!
捋捋线,sei回去
悲剧又重演,继续花屏
天黑了看不见了,咨询一下,花屏复好,说明屏幕和主板都没什么问题,是接触不良
查看一下主板,好像有点问题
把后边的线检查一下
还是白屏
检查主板,果然有烧过的痕迹
把后边的排线重新拔插
把里边的屏幕线重新拔插,又好用了
导航上的系统图,不要的东西可以拿下了!!
好像是dtv和天线。果断拔下,不要了
把里边的线拍好,要不sei不进去
最后这两根可以放上边饿
必须把空调口装再面板上才能回装,要不装不上
回装
装好的照片放在一个了。。
倒车ok
mp3   ok
导航ok
大功告成。。剩下一个光驱和若干螺丝,不装了。给下次做准备,
虽然主板有烧过的痕迹。但是能对付用,就线维持吧!

希望大家可以汲取经验,自己拆机可以省安装费哦,爱动手的小伙伴们试试吧qq  116010623.有问题随时问我,我只拆过小爱,别的没试过哦!!

回复本楼

实习版主 【占戈示申】



注册:
2017-11-01
  • 0粉丝
  • 7精华
  • 720帖子
来自车友iPhone客户端
顶一下
