迈腾B7 CD机卡碟修复记-每一个迈腾车主上辈子都是被耽误的修理工 \"收藏此主题\"

mb46696130



注册:
2018-01-27
  • 0粉丝
  • 0精华
  • 1帖子
       鲁迅先生说过:每一个迈腾车主,上辈子都死被耽误的修理工!
      本人13款迈腾豪华版,开了几年了,早已过保,在经历过了各种死亡闪烁、断油事件之后,对车的各种故障早已经波澜不惊,每每遇到毛病,心里终有一句话:这是正品迈腾。。。。
      月中的时候CD机坏了,故障表现为CD不读碟,一直卡在读碟状态,按退碟键,显示无碟,里面的碟退不出来了。难道买新的???我车都想换了,还花一千多两钱换个机头??秉承迈腾车主优良的光荣传统,有毛病?自己修!开拆!

拆下装饰面板,有四个螺丝,(迈腾很多螺丝都是是米字内六角的螺丝,最好自己常备一套)

拆下来的CD机头

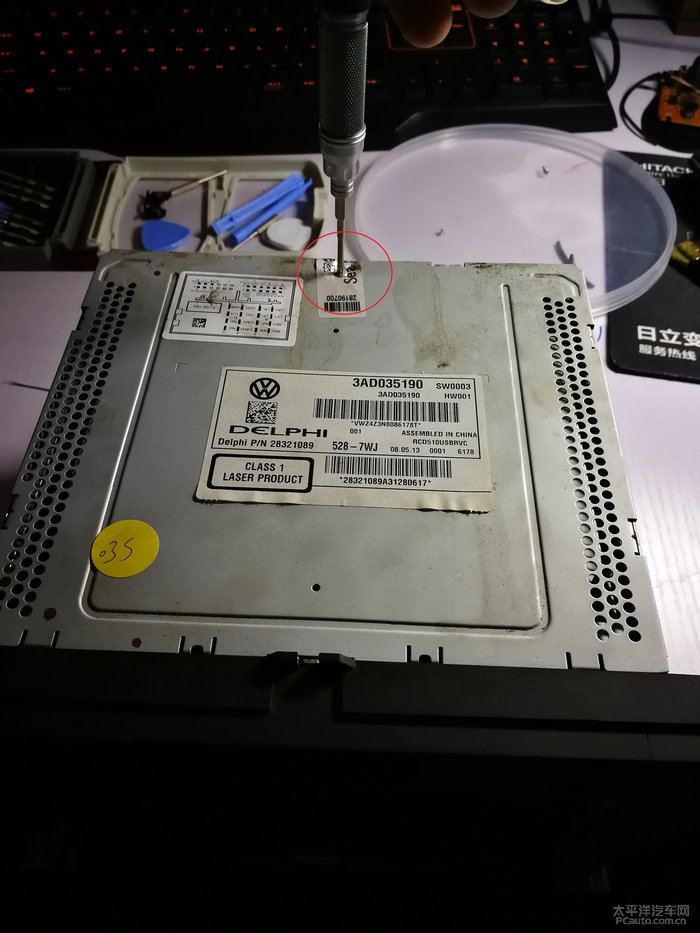

拆下红色圈的这颗螺丝

揭开盖子(只有一颗螺丝,拆掉就可以揭开)

拆下侧面螺丝(左右各两颗)

拔下排线插头(黑色的卡子向上轻轻拔起,松开卡子后即可取出排线),取出CD机机芯。
这机芯是松下的,很多大众、奥迪车系6碟CD都是用的这同样的机芯。
更换新的CD机机芯,装回去即可。。。。机芯马云家有卖,几十块一个。。。新不新不知道。。。

-------------------------------------------------分割线---------------------------------------
但是!如果有想继续挑战自己手残的童鞋肿么办???当然是继续拆啊!!!!!

拆下四颗外框螺丝

用镊子取下4颗减震弹簧

拆四个减震胶垫

拆下两颗支架固定螺丝

松开排线卡子,取出排线

取下外框支架,

松开排线卡子,取下排线,拆下主板螺丝。

拆下主板排线和伺服电机端子,取下主

翻过来拆下图中六颗螺丝

外壳基本就拆开了,这里有四个碟片弹簧要拆下,注意其中一个不要取下

注意这个弹簧不要取下,用跟铜线绑住,挂在边上挂钩上,不然装回去这个弹簧很难装

小心点取出碟片,不要折变形这些铝片

这是最后一片,被CD机光头和伺服电机挡住了,要把光头收回去才可以取出来,

用电池做个电源,注意这个电源不可以超过5V,电线一头绑两根针,这样好操作一点,
这里推荐一下这套螺丝刀套装,马云家买的,品牌好像叫蓝旗,异常好用!

这个就是光头伺服电机的端子,用刚刚做的电源连接一下这个端子,光头就会收回去

这里注意正负极,移动方向不对就调换一下正负极,这是光头收回去的样子,(为什么要用针。。。这里就看的到了,端子太小,没有针不方便操作。。。。。)

这是换片伺服电机,用电源连接这两个触点,碟片盘就会升上来,同理,要是上升下降的方向不对就调换一下正负极。整个盘片升上去后,就可以取下最后这个碟片了。

这里是重点,CD机出现不读碟卡碟的问题,就是这个伺服机构的正时不对,只需对上正时即可

用电源连接光头伺服电机端子,慢慢调整正时齿轮。

当正红圈内两个点下面的孔重合时,表示正时已对上。

装回换片盘,用电源连接换片伺服电机,降下第一片换片盘,这里最难是装第一片(就是最后拆下的那片),注意一定要放平,注意下面这个微动开关

装第一片的时候,要注意这个微动开关,换片盘放上去后,要把微动开关按进去盘片才可以放平,要不然第一片是装不平的。

降下第一片换片盘,剩下的就简单了,
逐步装回剩下的换片盘。

要注意,有个角的是最后一片(开始拆的时候挂弹的那片),这片要放最上面,换片盘第一片和最后一片不一样,中间的都是一样随便装。

挂上这些弹簧,一个四个,

这个弹簧最难装的,所以一开始要挂边上不取下来,开始用根铜线绑住它也是防弹簧缩回去后挂不回去。手残的童鞋一点要注意!!!!(我就是手残那个童鞋。。。)

如果有没注意,让这个弹簧掉出来了的,下面也有办法。。。。(血泪教训,请点赞..)

用两个铜线绑上弹簧两头

从这里穿下去

反面拉出来勾上

拉出上面的再挂上。。。。。
后面的就不说了,天气太冷,手都瘸了,按顺序装回去就好了,重点是对上正时,难点是装第一片换片盘,注意这两点就OK。
大众、奥迪同型号6碟CD机卡碟都可以这么修。发帖不易,求精。。。。。
