★ 新瑞虎(1.6S)更换大灯及LED灯泡(多图)★★★★★★★ \"收藏此主题\"

龙悦2008



注册:
2011-01-27
  • 0粉丝
  • 0精华
  • 46帖子
    2010年12月,新瑞虎(1.6S)提车的时候,在白天打开大灯就感觉不是很理想,事实上夜晚也是如此。也曾经考虑过更换氙气灯,毕竟新车改动也较大,最后决定更换欧司朗大灯灯泡。
    其它更换LED灯泡主要基于以下几点考虑,一是,功率低、广角照射、高流明度亮度高;二是,直接替换原来灯泡、不需要更改线路;三是,颜色丰富、可随意DIY、突出个性化灯光。
     一、更换大灯灯泡:

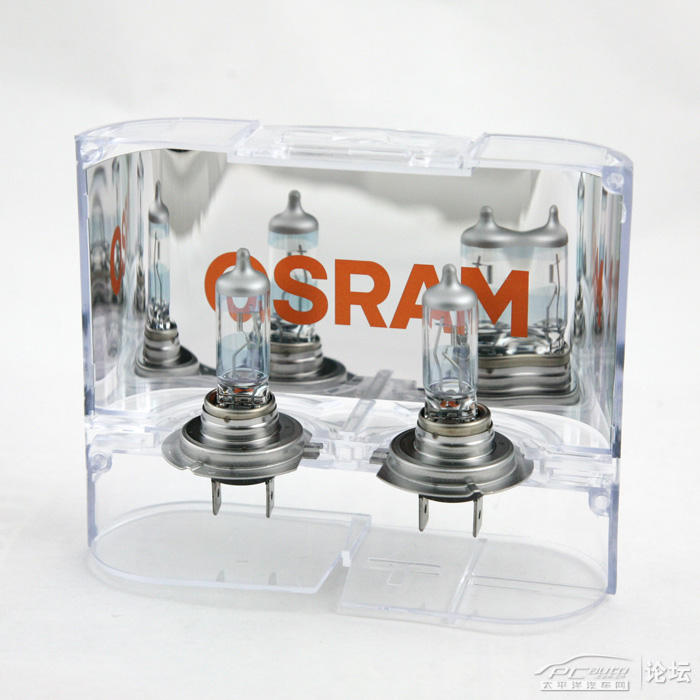

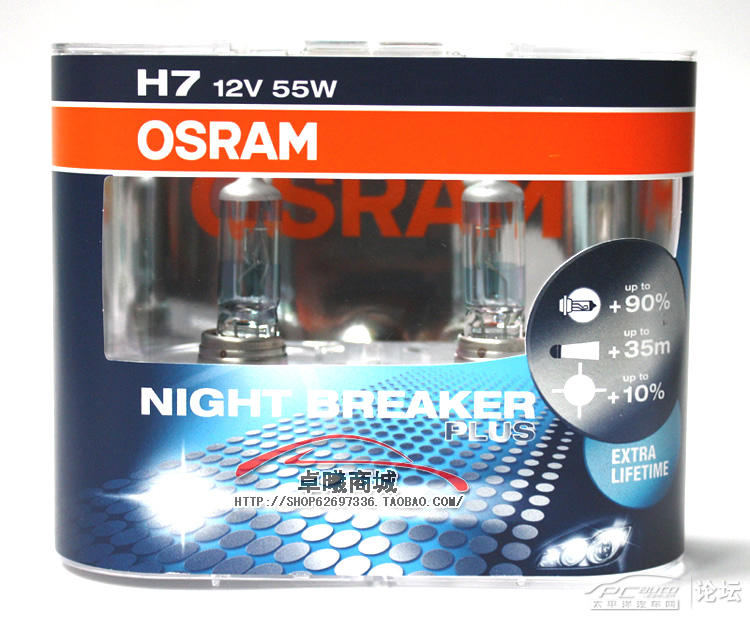

    【名称】:欧司朗 OSRAM 夜行者,德国原装。
    【规格】:H7大灯,55W,双支装。
    【功能】:增加路面照度,增加照射距离,雨雪雾天气穿透力更强。
   【简介】:



      ★在缺乏光线的情况下,如天气不佳或天色暗淡时,意外的发生率会提高80%以上;
    ★要让行车得到最大的安全性,需要拥有最完善的照明安全技术;
    ★良好的照明产品可提供“主动”安全保护,借此提高整体能见度与亮度,避免意外发生,能让驾驶者在行车时视野更清晰,也同时被清楚辨识,避免潜在行车危险;
    ★ 结合被动汽车安全特征,主动安全照明方案可增强驾驶者整体的驾驶信心,提供更安全的驾驶体验;
     安装方法:
    1. 汽车熄火凉车状态。
    2. 打开引擎盖,拿掉灯泡背后的防水胶盖。
    3. 将灯泡的电源插座拔下。
    4. 将灯泡从反射罩中取出,是钢丝卡簧弹住的。
    5. 取出新的欧司朗灯泡,拿灯泡底部,注意切勿用手触及玻璃壳部份,以防留有污渍,损伤灯泡。
    6. 将新的灯泡固定在反射罩内。
    7. 将灯泡电源插上,重新盖上防水塑料盖。
    8. 盖上引擎盖。
    9. 更换/升级过程结束,启动车辆,感受欧司朗车灯带来新的驾驶感觉。

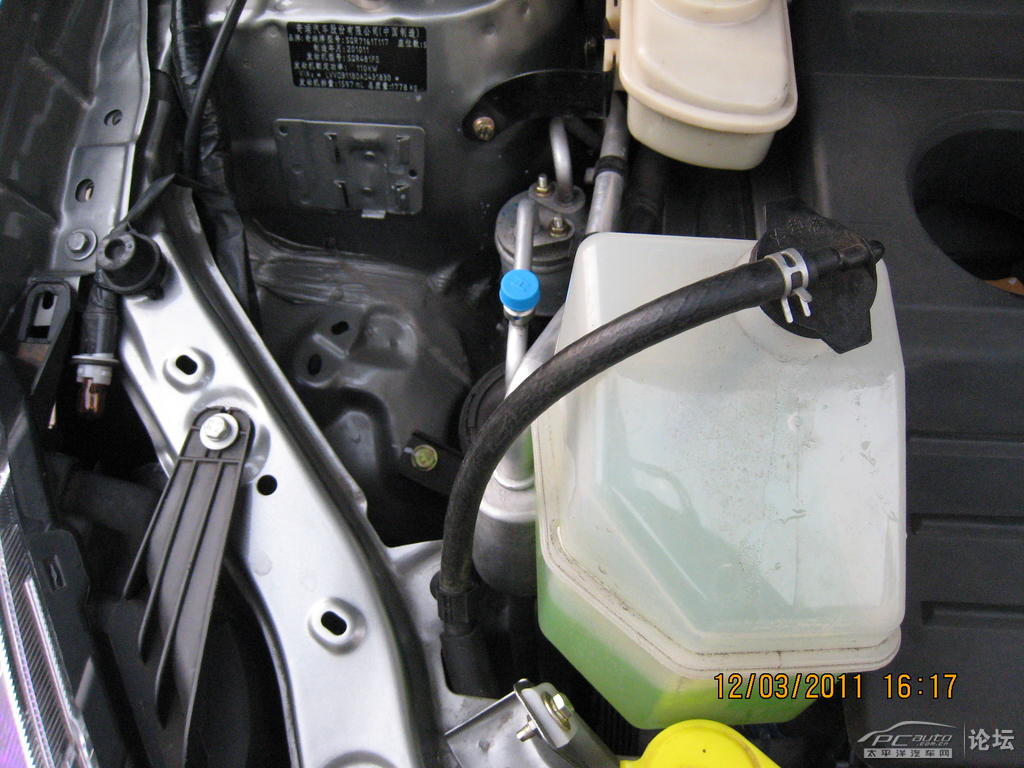

       把防冻液储液罐和设备拆下移开

     左为欧司朗,右为原车飞利浦灯泡


         欧司朗装入,打开大灯


            打开大灯效果
   需要注意问题:
   由于新瑞虎大灯角度问题,灯泡在反射罩中取出时候要注意灯泡角度,为更换时提供帮助,不然很难看到灯泡座的角度,给更换带来麻烦。也可以拿一个小镜做反射,看清灯座部位。
    更换效果:
    更换后没有特别大的变化,比原车亮的颜色白一些(和灯泡上面的蓝色涂层有关系吧),亮度强一些。
   二、更换前雾灯灯泡
    因为前雾灯特殊性,不建议更换。


    简单介绍:
    更换前雾灯灯泡需要把前杠拆下,原雾灯接口H7,功率为55W。更换LED雾灯接口H7、功率为5W。原雾灯灯座插口直径15mm,LED雾灯灯泡直径为20mm,需要扩大雾灯灯座插口直径。LED雾灯灯泡体积为20mm*40mm,加装聚光透镜。

                   打开LED前雾灯效果图
   三、更换前示宽灯泡:
    首先,介绍一下LED灯泡的特点,由于LED灯泡的诸多优点,在汽车上使用也很多,是当下时尚的配置。
    ★ 采用进口SMD芯片,超薄的板形设计使得安装贴合更好,照度更均匀,避免点状光源带来的照射阔度不好的弊端;产品适合9-14V电压使用。SMD产品光源扩散性,广角照射,高流明度特点;
    ★ 点亮无延时、响应时间快、光纯度高,显色性和穿透力强;理论寿命可达3-5万小时;
    ★ 采用LED发光二极管,耗电小,能更好的保护汽车电路;
    ★LED没有灯丝,散热好、电流小,发热量小,车辆电路不易氧化;
    ★ 抗震力强,温升低,是新一代具有革命性的固态光源;
    ★ 适用直流9-14V,低能耗,高亮度,性价比更高;
    ★ 型号与原车一致,无需改动线路,直接替换原车灯泡即可;
    ★冷光源,舒适性好,属于绿色环保光源;
    ★色泽丰富,颜色纯,可随意DIY,突出个性化灯光;
    ★ 相同亮度下,LED灯泡功率要低很多,价格要远高于普通灯泡;
    ★★ LED灯泡分正负极,实际安装中出现不亮,更换下插脚位置;
    ★★ LED灯泡颜色选用,根据实际使用效果来看,灯罩的颜色是什么样的,相应就要选择什么颜色的LED(白色灯罩黄色转向灯泡就要选择黄色LED灯泡)。这样亮度最好,效果也最好。
    原前示宽灯泡为:T10插口,5W。更换LED(紫色)示宽灯接口T10、功率为1.5W。

        左侧为LED,右侧为原车灯泡
   【规格】
    灯座:T10直插,12MM*36MM 。
    LED颗数:13颗5050(3芯)贴片。
   【颜色】:
白色、蓝色、红色、绿色、紫色等。
   安装方法:
    1.汽车熄火凉车状态。
    2.打开引擎盖,拧开前示宽灯的灯泡灯座。
    3.将灯泡在灯泡灯座上拔下。
    4.把LED灯泡插入灯座,拧入示宽灯灯座。
    5.打开示宽灯,如果不亮,重复2-3步骤,把LED灯泡两个脚位置对换插入,重新拧入示宽灯灯座即可。
    LED灯泡颜色选择:紫色。亮度高,颜色漂亮。


       LED(紫色)灯,点亮效果图

   四、更换后雾灯泡:
    原后雾灯接口1156(卡口对称),功率为21W。更换LED(红色)后雾灯接口1156(卡口对称)、功率为4W。

       左侧为LED(红色),右侧为原车灯泡

   【规格】
    灯座:1156(卡口对称),体积与原灯泡相符,最大直径25mm。
    LED颗数:36颗5050(3芯)贴片。
   【颜色】
    红、黄、蓝、绿、白、紫色等。
   安装方法:
   1.汽车熄火凉车状态。
    2.拧开固定后雾灯螺丝,打开后雾灯护板,拧开后雾灯灯泡灯座。
    3.将灯泡在灯座上拔下。
    4.把LED灯泡拧入灯泡灯座。
    5.打开后雾灯,如果不亮,重复3步骤,把LED灯泡两个脚位置对换拧入,重新拧入示宽灯灯座即可。
    6.把灯泡灯座拧入后雾灯灯座,将后雾灯护板复位,拧上固定螺丝,安装结束。
    7.更换完LED灯泡后,因LED灯泡不是纯电阻负载,雾灯按键指示灯显示异常,需要在后雾灯并接一个灯泡。
    LED灯泡颜色选择:红色;亮度高于原车灯泡。







          打开后雾灯效果
   四、更换后夜行灯、倒车灯泡:
   (一)原后夜行小灯接口T10,功率为5W。更换LED(红色)示宽灯接口T10、功率为1.5W,其它规格、颜色与前示宽灯相同。
   (二)原倒车灯接口1156(卡口对称),功率为21W。更换LED(白色)倒车灯接口1156(卡口对称),功率为7W。

      1为,原车倒车灯;  2为,LED倒车灯泡

      3为,原车后小夜灯;4为,LED小夜灯泡
   【规格】
    CREE Q5 7W 流氓倒车灯,透镜分聚光和散光可选。
    灯座:1156(卡口对称)
    尺寸:24.5mm X 5mm
    LED颗数:1颗CREE Q5 7W
   【颜色】
    安装方法:
    1.汽车熄火凉车状态。
    2.打开后备箱,打开侧面箱盖,撬开换灯工作口盖板。
    3.拧开后夜行小灯和倒车灯灯泡灯座。
    4.将灯泡在灯泡灯座上拔下和拧出。
    5.把LED灯泡分别插入和拧入灯泡灯座。
    6.打开夜行灯并把档位挂入倒档,如果不亮,把LED灯泡两个脚位置对换插入和拧入,最后拧入夜行小灯和倒车灯灯座即可,扣上盖板,安装结束。
    LED灯泡颜色选择:夜行小灯,红色。倒车灯,白色。亮度高于原车灯泡,特别是倒车灯,倒车时车后一片雪亮。倒车灯透镜有聚光和散光可选,实际使用中聚光效果要好一些,光线集中,照的远一些。

        左侧为,LED倒车灯;右侧为LED后夜行小灯






            打开LED倒车灯效果
   五、更换前阅读灯及备箱灯,加装后备箱灯。
   (一)原前阅读小灯和后备箱灯接口双尖,功率为10W。更换LED(白色)前阅读灯接口双尖、功率为1.0W;后备箱灯接口双尖,功率为0.6W。

    1为,原车前阅读灯;2为,LED(白色)前阅读灯
    3为,原车后备箱灯;4为,LED(白色)后备箱灯
   【规格】
    双尖:直径,8.5mm。

长:31mm(后备箱灯)。
    42mm(前阅读灯)。
    LED颗数:
    6颗5050(3芯)贴片(后备箱灯)。
    9颗5050(3芯)贴片(前阅读灯)。
   【颜色】
    红、黄、蓝、绿、白等
   安装方法:
   1.汽车熄火凉车状态。
    2.打开前阅读灯和后备箱灯灯罩。
    3.将灯泡在灯座上拔下。
    4.把LED灯泡分别卡入灯泡灯座。
    5.如果不亮,把LED灯泡两个脚位置对换插入即可,扣上灯罩,安装结束。
    LED灯泡颜色选择:白色;亮度高于原车灯泡。

          打开原前阅读灯效果

                     打开LED前阅读灯效果


                    打开LED后备箱灯效果

  (二)加装后备箱灯:
    原车后备箱灯打开时,由于后备箱有隔板,下面看不到东西。在更换后备箱LED灯泡时,同时加装后备箱LED(白色)灯板,功率为1.5W。

   【规格】
    尺寸:30mmX45mm。
    LED颗数:15颗5050(3芯)贴片。
   【颜色】
    红、黄、蓝、绿、白等。
   安装方法:
   1.汽车熄火凉车状态。
    2.打开后备箱,打开侧面箱盖,撬开换灯工作口盖板
    3.把LED灯板用双面胶固定好,把引接线套上热塑管(增加绝缘)在侧面箱盖箱体内固定好,通过换灯口向备箱灯处引接。
    4.把后备箱门密封条拆开,后备箱灯罩打开,把灯座固定螺丝卸下。
    5.把引接线在换灯口处向上引接,与后备箱灯灯泡两侧卡片拧接。如果不亮,更换下接线位置即可。
    6.拧上后备箱灯座,扣上灯罩,上好后备箱门密封条,扣上盖上,安装完毕。
    LED灯泡颜色选择:白色。








               打开LED后备箱灯及加装后备箱灯效果图
  (六)更换牌照灯泡:
    原牌照灯接口T10,功率为5W。更换LED(白色)示宽灯接口T10、功率为0.5W。


   【规格】
    尺寸:10mmX18mm。
    LED颗数:5颗5050(3芯)贴片。
   【颜色】
    红、黄、蓝、绿、白等。
   安装方法:

1.汽车熄火凉车状态。
    2.向右侧打开牌照灯总成卡口,取下牌照灯总成。
    3.拧下灯泡灯座,将灯泡在灯座上拔下。
    4.  把LED灯泡插入灯泡灯座。
    5.如果不亮,把LED灯泡两个脚位置对换插入即可。牌照灯总成,按如车体,扣好卡扣,安装完毕。
    LED灯泡颜色选择:白色;亮度高于原车灯泡。

             左侧为原车,右侧为LED灯泡


            打开LED(白色)牌照灯效果图














            前部灯不同状态













             尾部灯不同状态
    以上是关于我个人更换LED灯泡的规格、安装、效果等等,发此文的用意,主要是将更换灯泡的一些实际数据和经验介绍给大家,而不是讨论是不是要更换、有没有必要更换的问题。归纳整理后与感兴趣的车友交流分享。

    注解:
    1. 欧司朗大灯,请在淘宝里输入“特价 欧司朗osram夜行者H7增亮90%汽车大灯/灯泡 德国原装正品”搜索,即可看到。
    2. LED灯泡,请在淘宝店铺里输入“LED车灯世界”搜索,进入店铺即可看到。
[本主题由 龙悦2008 于 2011-03-14 20:33:07 最后修改]

回复本楼

ass958



注册:
2008-03-09

回复本楼

wyliuliyong



注册:
2011-02-23
  • 0粉丝
  • 0精华
  • 38帖子
谢谢!楼主,我的车已更换了几样灯。效果可以!

回复本楼

龙悦2008



注册:
2011-01-27
  • 0粉丝
  • 0精华
  • 46帖子
Re:[龙悦2008,1楼]   春风送暖,这里却是冷清!



回复本楼

龙悦2008



注册:
2011-01-27
  • 0粉丝
  • 0精华
  • 46帖子
Re:[龙悦2008,1楼] 很久没来,端午节来看看。

回复本楼

芝麻兽



注册:
2016-01-27
  • 0粉丝
  • 0精华
  • 1帖子
来自太平洋汽车网 Android客户端
我的11年1.6DVVT应该一样的吧!回头改……先谢过!!
