炸弹又有来袭-AVEO原车USB播放功能完美破解完毕(量产,X宝 \"收藏此主题\"

流氓兔的回忆



注册:
2012-09-20
           看来需要此功能的车友还是有不少的,决定量产,X宝上搜<爱唯欧 AVEO原车CD增加USB播放功能>即可.

           由于X宝帐户还在认证中,以前的店铺久了不用已失效,没想到现在开店这么麻烦,现在暂时发的是X宝闲置转让,直接拍下即可,有问题晚上X旺联系.

          1:现在手上还有两套,另一套已被订了,,手上的这几套今周末发货,量产的预计下周末开始发货(只周末发).

          2:虽然安装也算简单,但也可能有的车友嫌麻烦,可接受将CD机拆下发给我,直接帮忙改好;有一定动手能力的建议还是自己搞吧,享受自己的劳动成果不是一般东西能比的,玩的就是过程呀,哈哈.

          3:提醒,任何改装均有风险,需考量.

          4:找到MP3解码芯片比之前打样平不少的了,价格改为168包邮,已下单的车友,20快递费发货之前会退回到你的帐户,谢谢.



如题,发贴庆祝.

如之前汤叔和我的分析贴,破解要求:

        1:破解之后原车所有功能键均能正常使用(如多功能方向盘键等),那些增加MP3解码板从AUX接口输入的就算了(原车按键不能用那).

        2:安装简单,懂得拆CD的都能自己加装.

破解加装后:

        1:上面第一点必须的,测试所有按钮功能无问题.

        2:安装应该也算简单吧,只在CD机芯与主机板之间的排线上再插上一块小板,能把CD拆下来的人看来应该都无鸭梨,,想恢复原机功能的时候直接取掉搞定,不用动线路.

        3:支持MP3,WMA,ACC文件.

        4:采用数字接口,不影响原车音质,320K质量的MP3文件必须的(这还不够那就WMA吧,只要你U盘够大).

        5:理论上支持32GU盘,但我用2G的装了300多首歌都不知听到啥时候了.

        6:.............................



此是预告鸟,,搞了一大堆图片,现在在上班,晚上有空再整理完整,稍等..........................





此是完整鸟,,----------------------------------------------------------------.

         书接前一回,话说事件的起因,可看

         之前汤叔的贴,详情猛点:

         http://club.autohome.com.cn/bbs/thread-c-2348-15577678-1.html

         也可看看我之前对破解的可能性分析贴:

         http://club.autohome.com.cn/bbs/thread-c-2348-15655354-1.html



         好了,继续故事:

         之前由于没能找到CD机芯主控的开发规格文档,一直懒得下手开搞,直到个把月前闲来无事,还是忍不住把CD拆了下来,准备直接破解CD机芯的通信协议来实现U盘功能,接着的事看官都看到了,即有了此故事的后半部^_^

         为了找到CD机蕊(如下用机芯代表CD中的单独机芯部分,主机板代表整个车载机中除机芯的主机部分)中U盘功能部分的通信协议,(题外:就算破解了机芯的通信协议,由于原机是没启用USB功能的,所以就算USB功能没被割掉,依然没办法截获得到USB的功能命令),谷狗出马,查找各种带USB功能同主控的车载主机,,唔,8错,还是给我找到了一款与AVEO  CD机芯主控芯片完全一样,并且带USB功能的车机,新悦动的车载,100多大洋就为了几条命令,奶奶的,







                            图1:新悦动的CD机,支持USB功能.100多大洋下去了,破解成功与否未知.

         好吧,我承认,失败了,,虽然两机CD机芯的主控芯片型号完全一样,但其通信协议与命令居然完全不一样的,现在才明白为什么芯片官方网站不放出此芯片的datasheet,你玛,居然此主控是经开发商二次开发的,意思就是就算找到芯片商依然拿不到开发文档,因为此芯片是经通用的CD供应商二次开发过协议的,fuck,此时都准备放弃继续折腾了,太打击我心了,还有那10几升油算倒水沟了,了了了…..

         丢下半天,填饱肚子,话说没有结尾的故事不是好故事,继续开讲

         很清楚,原车的机芯是连USB软件功能都无得了,面包总会有的,寄然破解协议的方法不行,那就直接外接MP3硬解码绝对无鸭梨.

         题外,题外,上面分析一文说了,原车的音质之所以这么好,那是因为CD机芯出来的音频,是数字信号的,而不是普通模拟信号,何为模拟音频?很简单,像你的手机接耳机的信号就是了,模拟信号在传输很容易受到干扰,而且CD机端会对音质产生影响;那又什么是数字信号呢?CD出来到主机板的信号,专业点来说叫SPDIF,此类似同轴功能,同轴听过吧?那光纤呢?就是这意思,在高端点的家用功放机上一般都有该接口.上面说的悦动CD机蕊就是模拟出来的.档次看出来了吧.光一个处理数字信号的专用DSP芯片的成本都是按几十大洋算的呀.

         还是题外,你的CD音质没低音?看看说明书,改改设置,将低音搞到+10左右,高音-5左右,再听听?还有,收音与CD还AUX的设置是分开的,听说过软件开发中的人性化这一指标不?这就是了.

         为此,又是100多大洋下去,搞回来一个带数字接口的MP3解码板(喔,又来,那些几数大洋的解码板该丢了,万恶的数字接口),协议那,该死的协议,,人家说DIY玩得就是折腾,好吧,一个多星期的油钱,省得点开6.

         唔,话说DIY一定要秀工作台面:

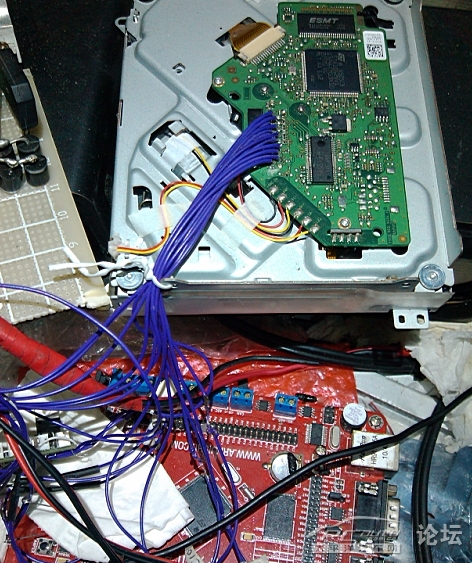

                                     图2:调试环境搭建,万恶的飞线

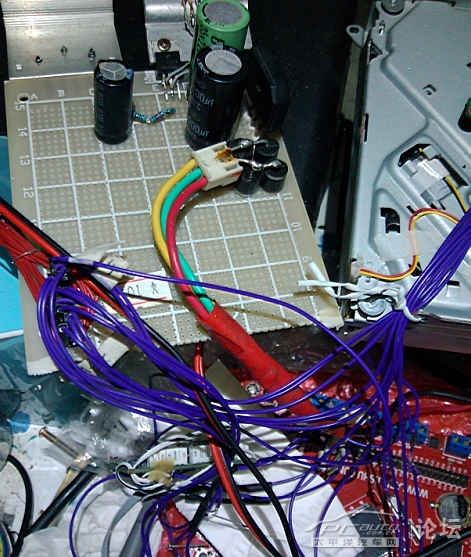

                                     图3:CD机芯被奸成这样了,线那







                                     图4:还是万恶的

         罪恶的工具秀:







                                     图5:懂行的,







                                     图6:示波器







                                     图7:逻辑分析仪







                                     图8:PC一台,元件很多







                                     图9:放大点,专车专用^_^







                                     图10:罪恶大集合

Show time:

         其实前两星期,功能就已基本调试完成,只是在等量产版本的最终样品;如下图左上角那个黑块,带数字接口的专用MP3解码芯片,价格不菲那,单此一芯片都几十大洋,右下角32位处理器,主角出场:







                                     图11:一个USB,四个固定孔,一个接CD机芯,一个接主机板的插座,唔,不错,一切按预期







                                     图12:邪恶的四条JJ.电路板走线还过得去?其实软件才是我的主打歌.







                                     图13:放大,上面的插座接主机板,下面的接CD机芯







                                     图14:漂亮







                                     图15:装在主机上这个位置,完美,没什么可说的.







                                     图16:







                                     图17:USB高质量延长线,用这个连接到手套箱,安装简单必须的.







                                     图18:延长线,公的接到加装板上,母的当然是用来接公的,很邪恶不是?







                                     图19:插入了,^_^







                                     图20:装上去是这个样.除了完美还有什么能说?







                                     图21:再来,红色那条线请无视,调试用.







                                     图22:看看背面,完美.







                                     图23:上吊丝.喔,螺丝.







                                     图24:继续







                                     图25:开始安装,上排线







                                     图26:买到的排线大了,开剪.







                                     图27:无鸭梨







                                     图28:感觉良好







                                     图29:强行插入







                                     图30:好了,左边那条排线接CD机芯原接口







                                     图31:继续测试







                                     图32:没接延长线也可直接用.







                                     图33:文件名乱码,刚开始是模拟原车的CD盘播放功能,但找了很外都没能找到CD机文件名的编码方式,貌似是需日文编码,但没试验成功,乱码总是不爽那,别急,继续听故事.







                                     图34:接上CD机蕊,继续测试.







                                     图35:近距离







                                     图36:再来







                                     图37:文件名乱码无鸭梨,改为模拟MP3光盘功能,注意CD显示屏右上角的MP3字样;编码那,跟CD盘的文件编码不一样,最后还是被我破解了不是?人生不能留有不爽,是吧,哈哈..







                                      图38:兰花草,,80年代的有木有,出来叫叫.







                                     图39:就为这个,几个周末的时间.







                                     图40:告诉我,不用你说,玩的就是折腾.







                                     图41:都戒掉了,人生还有什么意思?







                                     图42:注意曲目编号







                                     图43:还是曲目,难道这不是你想要的?命运就像一阵风………….80年代的跟上.







                                     图44:继续测试,







                                     图45:一如无意外,准备安装.







                                     图46:组装







                                     图47:近距离







                                     图48:CD机芯装上,从前面板往里看







                                     图49:再来







                                     图50:天衣无缝







                                     图51:很得意不是







                                     图52:继续组装







                                     图53:看看屁股,帅得糊涂.无视那条排线,那是为了以后测试更新固件用的,实际使用只有那条USB延长线.







                                     图54:漂亮,通用把洞洞都留好了







图55:安装完成,看看外面,







图56:套套上,加固.







图57:准备完毕,该归位了..







图58:空虚了很久,搞到有着个人上车都问:车的JJ哪去了,我说:休战去了…







图59:从这里穿过手套箱







图60:穿过来了,手套箱与主机位是通的,不用任何工具,用手就能搞定.







图61:来了,来了,开始强行插入







图62:唔,是老了,80后………..







图63:是四个轮子.







图64:无鸭梨







图65:看看手套箱,,,去,去,都一边去,那腿是属于俺的………….







图66:就这意思.



简单升级一下原车音质:







                                     图68:前面有注意到这几个红色的尸体不?







                                     图69:准确来说有4具,对应四通道音频耦合;行内的都应该知道,红色WMA耦合电容,单个都要几块大洋,不要小看这几块钱,想想原车用的电容几分钱一个都不到,你会看出差距.







图67:唔,除了这个,其它都是浮云.



后记:

         1:文件播放管理等,是模拟MP3光盘播放的功能,即其使用跟直接播放MP3光盘一样.

         2:当然对原车功能不能有影响.

         3:播放U盘优先,插上自动关闭光盘播放功能,只有取下U盘时才能播放光盘.

         4:由于加装的板直接取电于原CD机蕊供电,因此如果想用此USB接口充电手机,必须打开主机的电源才行.

         5:整套就一块小板,两条排线,一条USB延长线,插入就爽,不用动进也不用动出^_^;这是首版打样,还有3套整件,不知想要的人有多少?再看看要不要量产,其实是自制,哈哈.

         6:其它……



昨晚连夜安装完成,版主何方,这样还不射怎样才能射????????????????????






 [ 本帖最后由 abin_chen 于 2012-09-04 14:12:11 编辑 ]
