汽车小白自行加装导航和行车记录仪作业
回复

查看: 回复:1

汽车小白自行加装导航和行车记录仪作业

\"收藏此主题\"

浪漫一生98



注册:
2011-07-29
  • 0粉丝
  • 5精华
  • 488帖子

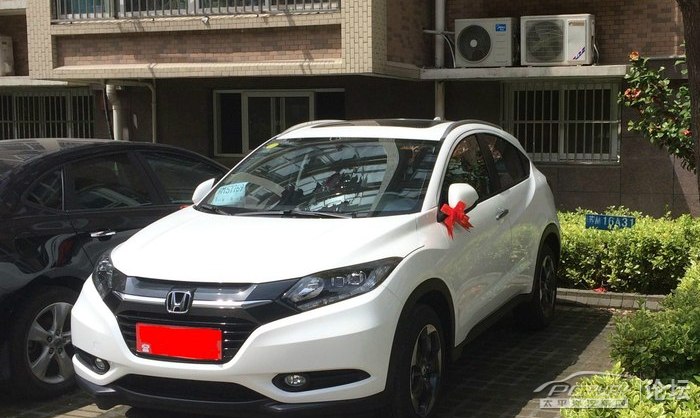

        本人汽车小白。2011年取得驾照,以后就没碰过车。今年考虑家庭需求和现实条件,经过长时间挑选,与老婆协调立场,最终在3月21日拿下自豪版缤智。先上钥匙、发票和爱车照片。
















        车到手这两个月主要用于我熟悉驾驶、上下班。说实话自豪版缤智各方面表现令人满意,别人说的噪音方面我没有特别的不满,只是减震确实稍硬。但作为豪华版车型却没有导航倒是个缺憾。4S加个模块要几千,咋办?自己动手!去某宝转悠了几次,决定买某影n代+行车记录仪,看中的是这款全用原车屏幕和系统,且无需破线,还送U盘!下单三天即收到(顺丰速递给力呀)。第二天就开工了!


        首先按照卖家安装视频提示,用卖家附送的塑料撬棍拆下空调出风口面板。注意从面板右下角(储物格右上角)交界缝隙插入后往外使力,怕损坏外观的话最好用布包住撬棍头,松动后再从面板上方撬几下,完后再用手往外轻拉,就拿下来了,接着卸下左侧白色的紧急灯按钮接线头(下图红圈处)。好,车载电脑露出来了!


       用卖家附送的八号套筒扳手轻松卸下屏幕两侧上方的螺丝。注意屏幕下方居中的螺丝(下图黄圈处),卖家送的套筒够不到,一定要用长一些、带磁力的螺丝刀拆卸,不然掉下去很难找的!






        螺丝卸完,拿稳屏幕两侧轻轻往外拉,车载电脑就出来了,此时应注意电脑支架下方有个弯折钢板,边角锐利,千万防止其刮到下方的空调触控面板!电脑后端连接着好几根线,别急着扯下来,用手机仔细拍个照,防止装回时搞不清,谁让俺是小白呢!





        准备一块毛巾,把车载电脑屏幕向下放稳当,先拆下两侧八个支架固定螺丝,拿开支架,再拆下左右两个螺丝和周边七八个小螺丝,用手指轻挑屏幕边框与机箱的一个方形搭扣(下图红圈处),同时按住屏幕抬起机箱,就能把两者分离,注意不能用蛮力。把机箱放在一边,好了,下面对主板和屏幕那一部分开始精细化操作!





        首先要拆下cpu右侧三个螺丝(下图蓝圈处。不要了,有替换),再把cpu下方小的排线(触控排线,下图左边红圈)和右侧很宽的大排线(下图右边红圈,视频排线)松开,这些排线接入桩上有卡扣,先松卡扣,再用镊子拿开排线,注意不能大角度用力弯折,排线坏了就完蛋了!





        现在拿出畅影3代的小线路板,把这个线路板上的两个排线接入主板相应位置,再把卖家给的三个塑料垫片放在主板螺丝孔位,用包装里的长螺丝拧上,固定住小线路板。接着用镊子把主板上的原来的排线接入小线路板,按好卡扣。拿出视频转接线(这个转接线两端都有两个接口,注意对比一下接口形状,其中一头是接到导航主机的),把一端的两个线头分别接入畅影3代的小线路板(下图红圈处),为稳妥起见用胶布做一下固定,小心地把线顺着主板下方边缘引出,OK,精细化操作结束!







       按原来拆机箱的顺序反过来,把机箱与屏幕部分安装完毕、拧紧螺丝,靠近视频转接线引出部位不要用太大力气拧,要防止压坏线路。装上支架,开始进入接线、试机环节。

        首先用塑料撬棍,在储物格下方缝隙处轻轻撬动,可以很容易地拆下储物格下方的挡板,拿下挡板后,接线。电源转接线的连接稍有复杂。这根线的一端有五个头,其中一个上有标签“原车有影像勿用”,这个头我们用不到。其余四个注意观察,可以看出这四个头分别是两根线束的两端,把手机拍摄的照片拿来对比一下就能知道,两根线束都是先把一头插在机箱后部,再把另一头接在车子的电源线相应接口上,就是下图这样。





        这四个头都接好后,注意对照手机拍摄的照片,把车子上原有的另外大小不同的几个接头全部对应插入机箱。





        在用绑扎带把电源转接线、视频转接线整理、扎好。把这两根线的另一头从车载电脑的孔位深处右侧开口处(手摸就能找到)引出,再把车载电脑放回原位。把引出的线从储物格下方稍稍拉一下,防止长度不够。拿出导航主机(金色方盒子),把电源线(下图上方红圈)、视频线(下图下方红圈)以及GPS天线(下图黄圈处)分别插入对应接口。





         可以试机啦!打开汽车电源,先试一下音乐、收音机,没问题以后,长按方向盘上的电话键(似乎随便哪一个都可以),调出导航界面,进入导航,确定位置没问题,信号正常。









        接着先固定好车载电脑,再装回空调出风口面板,别忘了接上紧急按钮接线头。




        下面安装行车记录仪,首先把记录仪的镜头盖取下,把接线头插入导航主机接天线的那一侧三个相同接口的中间一个,再调出导航界面,点行车记录,就能在屏幕上看到图像。





        把记录仪放到后视镜后面的玻璃上调整位置,从屏幕上看图像差不多了,就可以撕掉记录以上的不干胶贴纸,将其固定。把记录仪的线往右顺着玻璃上方藏如内饰板里,到A柱那儿往下,还是藏在A柱内饰板里。





        再往外转到车右侧,打开右门,拉出车体密封条,把记录仪的线和GPS天线连接线一起塞进缝隙,一直往下快到底板处再转入车内,按回密封条。





        这时就可以把多余的线扎好,与导航主机一起放在挡板后的空隙处,再装回挡板,收工!



          谢谢观赏!

回复本楼

太平洋汽车网全新推出“太平洋车友会”;来太平洋车友会,结识志同道合的车友了解详情>>

cniper



注册:
2015-08-12
  • 0粉丝
  • 0精华
  • 93帖子
恭喜提车

回复本楼
